It’s easy.

"이지하지 무용접 트러스 시스템"



이지하지 시스템 (무용접 트러스)

이지하지 시스템


CAD 도면에서 추출

The Simple


CAD 기반의 자체개발한 Easy-Haji PRO 를 이용하여

CAD 도면에서 샵드로잉을 진행한 후,

줄눈선 기준으로 파이프 선을 추출합니다.

추출한 선을 기반으로 파이프 재단 길이, 선조립 포인트

등을 자동 마킹 합니다.



소요자재,브라켓 산출

Saving


추출된 파이프 수량 , 접합포인트 등이 CAD 도면으로

표현 됩니다. 이도면은 이후 자동화 프로세스에 의해

구조형 각관등의 가공에 기준이 됩니다.

소요자재 사이즈 에 따라 자동으로 절단정열을 하기위한

사전 작업 입니다.



용접을 몰라도 누구나

Everyone



이지하지의 장점은 용접을 몰라도 누구나 도면 부품번호에 따라

외장 하지 조립을 할 수있습니다.

용접공의 높은 인건비를 줄이고, 대체인력을 활용함으로

공사비 절감을 유도하고, 소요자재의 수량 또한 정확히

파악하게 되므로 불필요한 재원 낭비를 줄입니다.



소요 자재 네스팅


부재배치 공정의 경우 부재배치의 효율이 원자재 절약 및 소요시간 절감에 큰 기여를 한다는 것은

재단공정을 사용하고 있는 제조업체들은 이미 알고 있는 사실입니다.

버려지는 원자재인 스크랩의 양은 바로 직접적인 재료비의 손실이 되므로 재단공정을 많이 사용하는 제조업계에서는

이러한 스크랩을 최소화 시키는 것이 원가절감의 차원에서 중요한 문제 중의 하나입니다.

판재를 다루는 분야(조선, 의류, 금형, 종이, 목재, FPCB)의 생산 시스템에서는 효율적인 부재배치가 필수적이며,
특히 2차원 재단 또는 절단 분야에서의 패턴 배치 알고리즘을 네스팅 알고리즘이라 합니다.

즉 일정한 면적의 판재에 비정형제품을 효율적으로 배치하여 LOSS부분을 최소화하며 최대수율을 찾는방법을 말하는 것입니다.


New

이지 하지 (무용접 트러스) 의 장점

이지하지란?

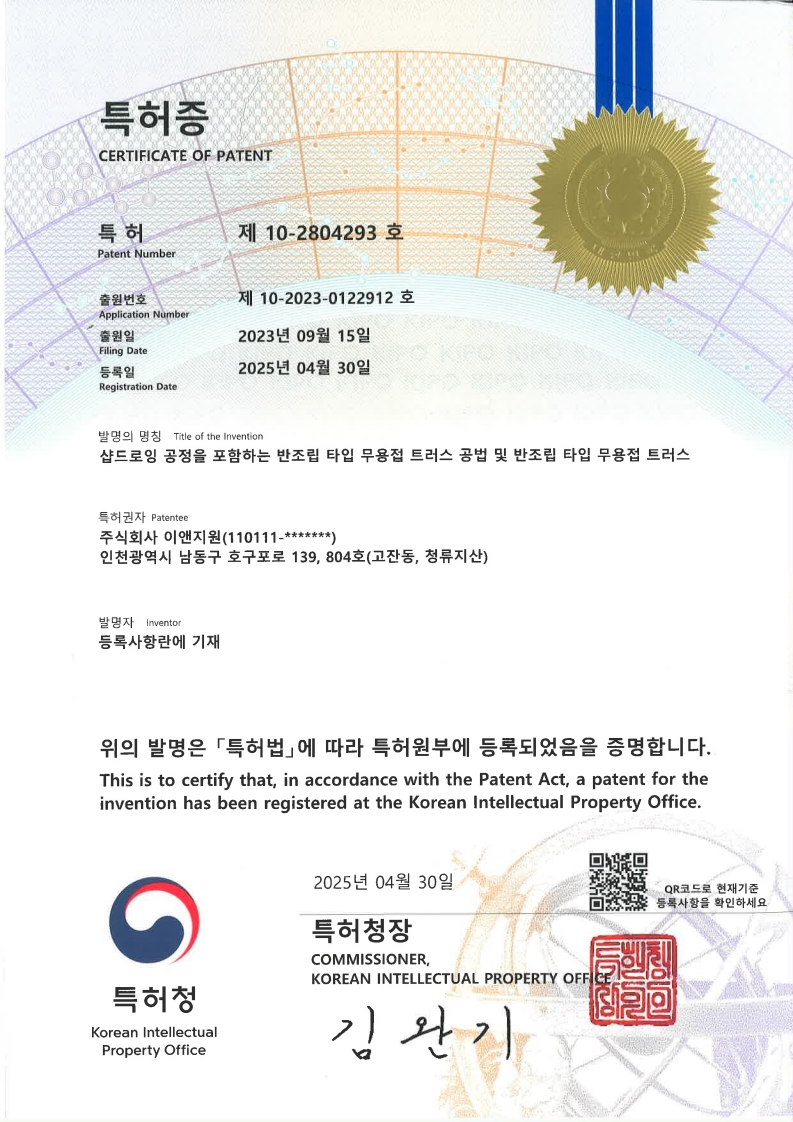

외장 도면에 따른 CAD 베이스의 트러스 자동작도 및 자재자동 산출 프로그램  Easy-Haji PRO 사용 (특허 출원중) 를 사용하여, 자동화 프로그램에따른 트러스 도면 생성, 자동절단 및 제작을 하는 이앤지원 고유의 하지트러스 제작 프로세스 입니다.

SHOW NOW
SHOW NOW
SHOW NOW

이지하지는 칼라강판, 알루미늄 복합판넬, 알루미늄 시트등의 트러스 작업에 필수적이며, 공기단축, 용접작업 배제로 인한 화재위험의 감소, 원자재의 소요예측에 의한 원,부자재의 절약등이 가능합니다.



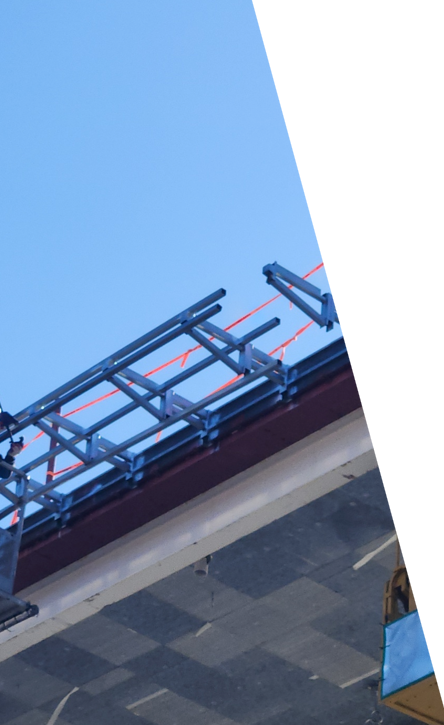

EASY-HAJI  이지하지

(무용접 트러스)


이지하지 트러스 장점

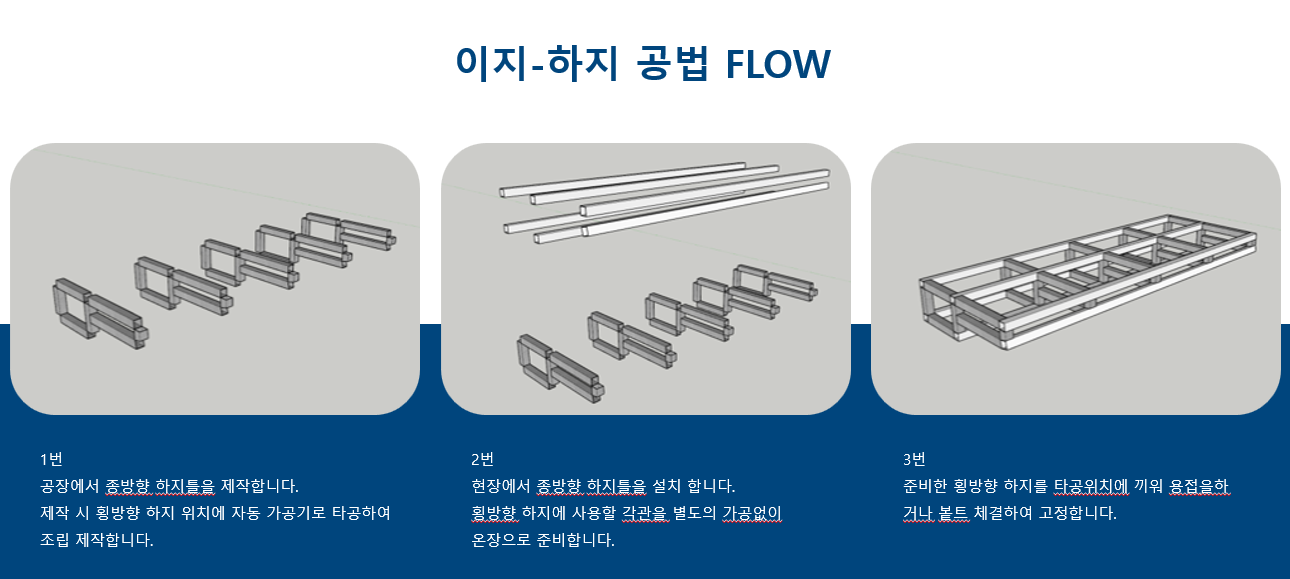

1.  Shop-DWG 단계에서 하지트러스 구조물의 설계 및 재단으로 인해 자재 Loss의 감소 됩니다.

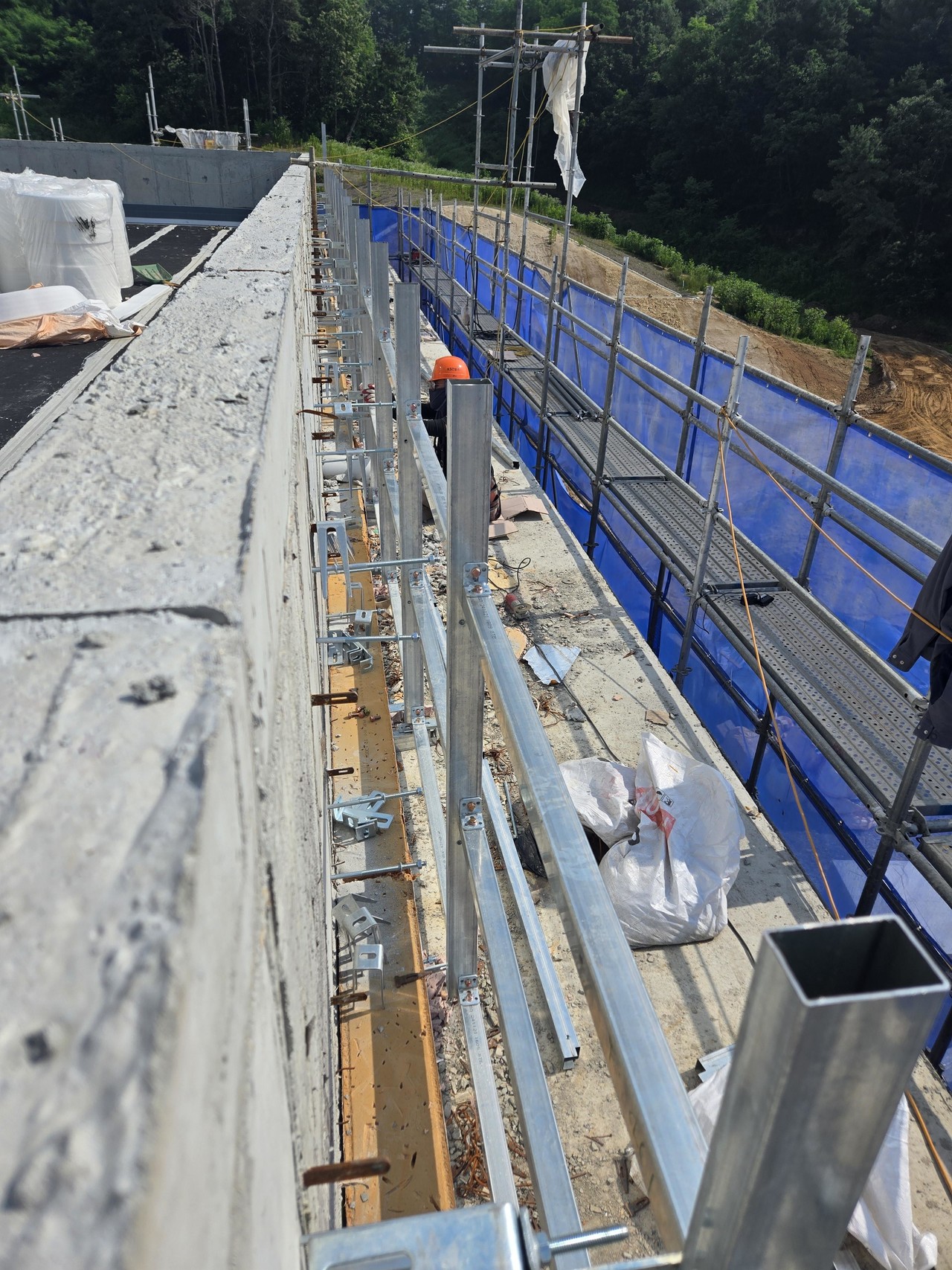

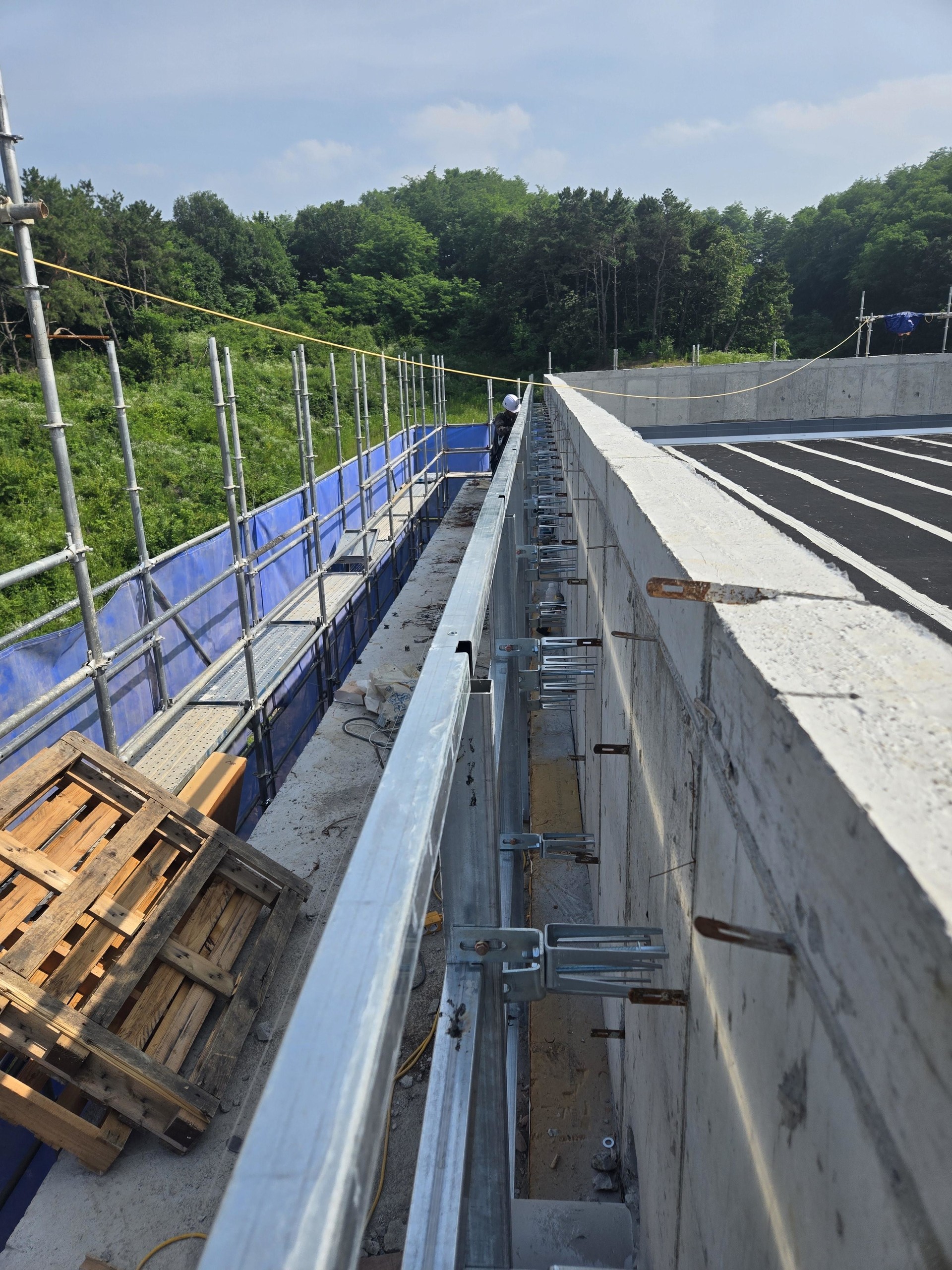

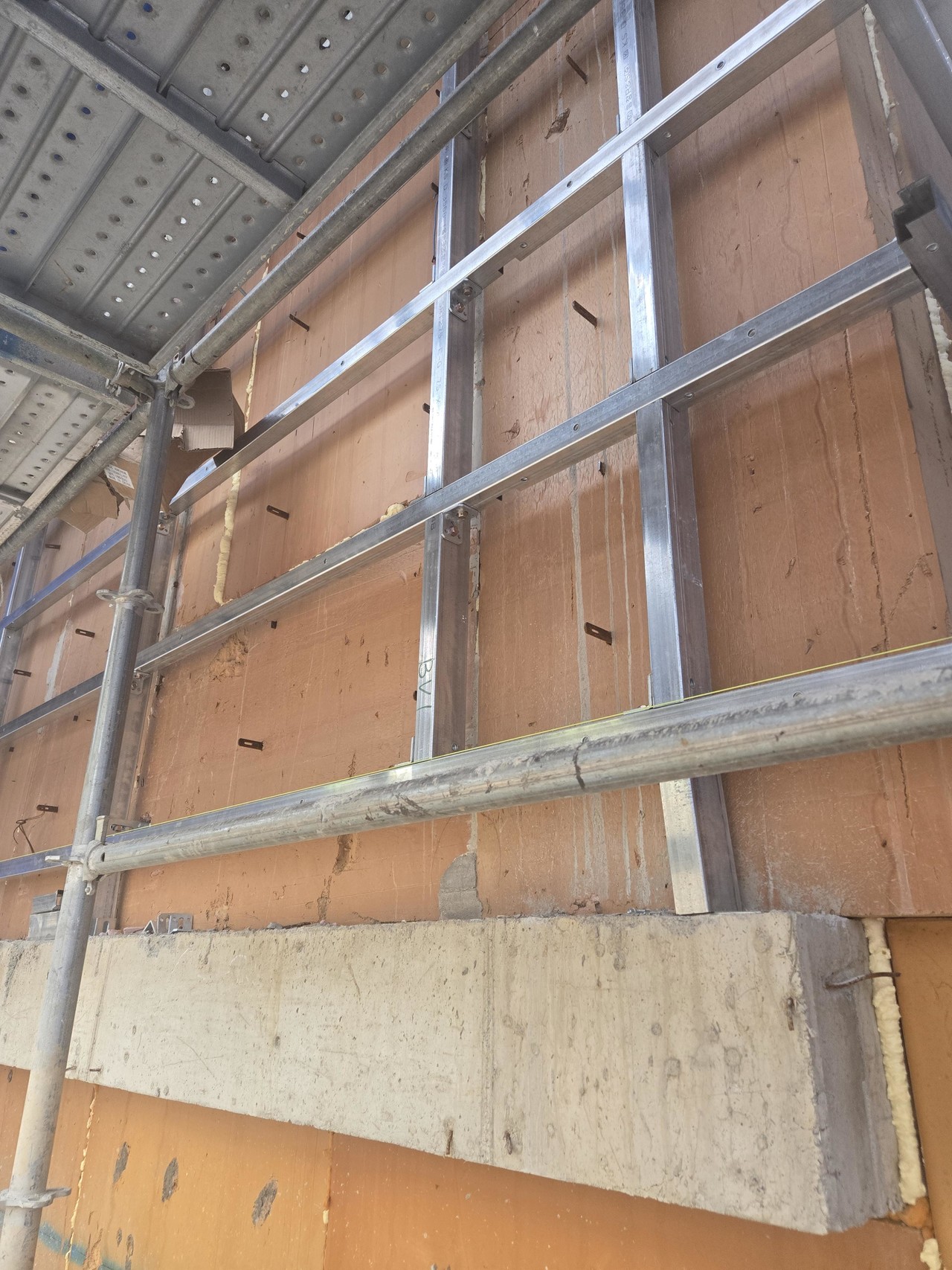

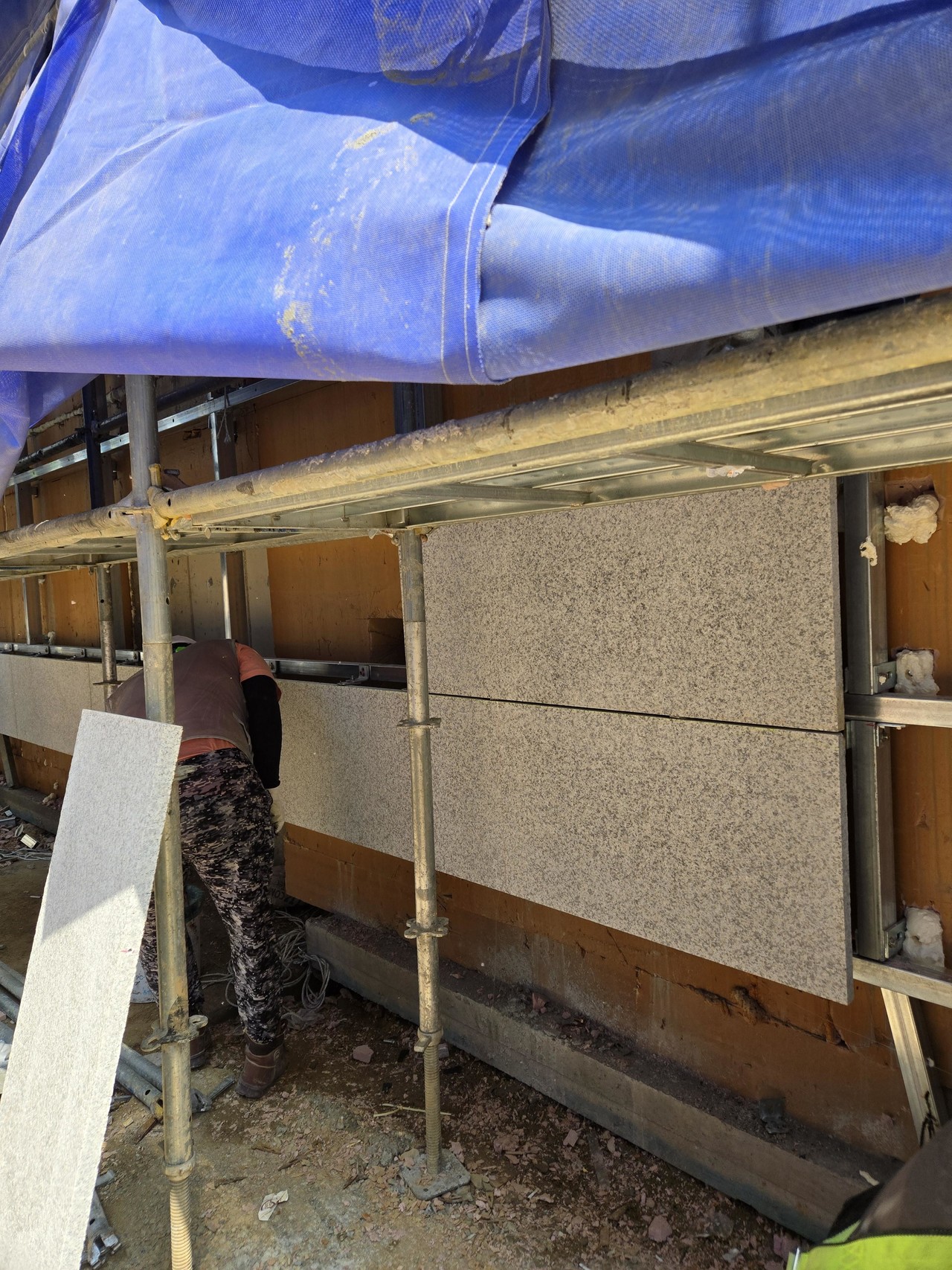

2. 현장에서는 재단된 치수의 반조립상태의 트러스를 반입하여, 볼트등으로 체결 부착 하므로 용접공이

    필요치 않습니다.  화재 위험성 감소 , 공기단축 , 용접공등의 고비용의 인력인건비 절감 할 수 있습니다.

3. 마감재의 제작 (알루미늄 시트, AL-복합판넬 등) 을 Shop-DWG 단계에서 제작이 가능하므로, 트러스

   설치 후 실측 등의 공정을 줄일수 있어서 획기적으로 공기를 단축합니다.

4. 현장 용접이 없으므로 추후 녹막이 작업등이 필요 없습니다.
